AME ENE 1470

GENERAL DESCRIPTION

EMETTEUR RADIODIFFUSION 30 kW

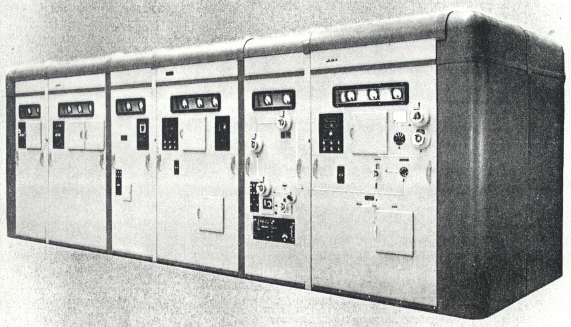

photo AME ENE 1470

L'émetteur Radiodiffusion type ENE 1470 est destiné à assurer la diffusion de programmes radiophoniques dans la gamme de fréquences 3,200 à 21,750 KHz.

Cet ensemble se remarque

par sa GRANDE FACILITE D'EXPLOITATION:
- Une fréquence quelconque peut être choisie dans la gamme de fréquences sans interventions internes.
- Trois fréquences peuvent être PREREPEREES en trois points quelconque de la gamme.
- Toutes les commandes et les organes de réglage nécessaires pour l'exploitation sont accessibles de la face avant, ainsi que l'appareillage de contrôle et de mesure.
par l'ACCESSIBILITE aux éléments internes de l'émetteur:
- Pour toutes les cabines: portes de visite ou dégagement manuel, à l'exception des bâtis supportant les étages B.F. et H.F. de puissance qui sont extraits de leurs cabines respectives par un SYSTEME ELECTRIQUE automatique.
par sa conception générale et sa réalisation pratique qui ont bénéficié de l'introduction d'une TECHNOLOGIE AVANCEE: emploi de pièces détachées de hautes performances et destinées à l'emploi en climat chaud et humide. Les tubes électroniques de puissance B.F. et H.F. sont du type VAPOTRON (refroidissement par la vapeur) BREVET de la Compagnie Française THOMSON-HOUSTON.
par le développement particulièrement étudié des dispositifs de SECURITE s'appliquant à la PROTECTION DU PERSONNEL D'EXPLOITATION et à la PROTECTION des organes essentiels de l'émetteur.

TECHNICAL SPECIFICATIONS
Type d'émission	A3: Modulation d'amplitude, Onde porteuse complète, Double bande latérale
Puissance nominale	30 kW
Circuit de charge	Ligne symétrique 300 ou 600 ohm
Fréquence d'émission	Gamme: 3,2 - 21,75 MHz Pilote: par quartz ou par pilote à gamme continue (A1, A3, F1) - Fourniture séparée facultative)
Modulation résiduelle	-55 dB
Bruit de fond	-75 dB (1000 Hz - 100% modul.)
Sécurité du personnel d'exploitation	Interruption AUTOMATIQUE des tensions (M.T., H.T., T.H.T.) pour chaque ouverture de l'une des cabines
Protection électrique du matériel	Relais de protection dans toutes les alimentations contre les surcharges, l'absence de polarisation etc...
Modulation (bande 40-10.000 Hz)	Signal B.F. d'entrée, Niveau max pour 100% de modulation: +12 dB Entrée B.F. - Impédance: 10.000 ohm symétrique
Distorsion harmonique	Entre 40 et 10.000 Hz: <2%
Réponse amplitude/fréquence	Entre 100 et 5000 Hz: -0,5 à +1 dB Entre 50 et 8000 Hz: -1,5 à +1 dB Entre 40 et 10000 Hz: -2,5 à +1 dB
Chute de porteuse	Pour 100% modulation: <5%
Consommation et rendement	(sur réseau triphasé 220/380 V): 100 kVA, cosinus = 0,9, pour porteuse H.F. = 30 kW et 100% de modulation
Encombrement et poids	Cabine alimentation: 2,5 m H x 1,23 m L x 2,00 m P Cabine B.F. (modulateur): 2,5 m H x 0,67 m L x 2,00 m P Cabine H.F.: 2,5 m H x 0,77 m L x 2,00 m P Emetteur E.N.E. 1470 complet et assemblé: 2,5 m H x 6,65 m L x 2,00 m P, POIDS: 10 tonnes environ Surface totale avec dégagements nécessaires: (2 m à l'avant, 0,5 à l'arrière): 4,6 x 7,65 m
Specifications may change without notice

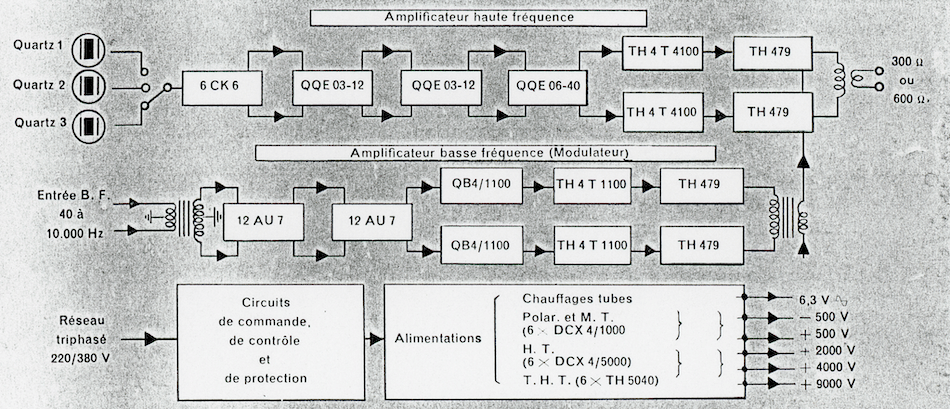

TUBE COMPLEMENT
RF stages		AF stages and modulator
Number	Type	Number	Type
2	TH 479	2	TH 479
2	TH 4T 4100	2	TH 4T 1100
1	QQE 06-40	2	QB 4/1100 (4-400A)
2	QQE 03-12	2	12AU7
1	6CK6

THIS TYPE OF TRANSMITTER IS INSTALLED IN THE FOLLOWING COUNTRIES
	ITU	Country	ITU	Country
	MDG	MADAGASCAR
